MANTENIMIENTO PREVENTIVO DE UN COMPUTADOR

COMPONENTES INTERNOS DE UN COMPUTADOR

PLACA MADRE

Es, por ende, una parte fundamental del mismo y se encuentra dentro de la carcasa del CPU , en donde presenta salidas al exterior que permiten la conexión de distintos periféricos y aditamentos.

MEMORIA RAM

RAM es acrónimo para random access memory (memoria de acceso aleatorio), es un tipo de memoria que puede ser accesado aleatoriamente; esto es, que cualquier byte de memoria puede ser accesado

sin tocar los bytes predecesores. RAM es el tipo de memoria mas común encontrado en

computadoras y otros dispositivos, como impresoras.

FUENTE DE PODER

La fuente de poder, fuente de alimentación o fuente de energía es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.

TARJETA DE RED

Estar en Red ya sea Internet o una Intranet es tan comun e indispensable que esta debería ser una característica estándar en todas las placas base. Algunas placas base, incluso, ofrecen adaptadores de red inalámbrica construido adentro Si la placa no tiene un conector de red, puede ser necesario instalar una tarjeta de red física o tal vez una tarjeta inalámbrica.

CPU O PROCESADOR

Es el circuito integrado central y más complejo de un sistema informático; a modo de ilustración, se le suele asociar por analogía como el «cerebro» de un sistema informático. El procesador puede definirse, como un circuito integrado constituido por millones de componentes electrónicos agrupados en un paquete. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

HERRAMIENTAS PARA EL MANTENIMIENTO

BROCHA ANTIESTATICA

Esta es una de las herramientas más importantes porque permite retirar la suciedad que haya podido quedar dentro del CPU de una manera segura.

SOPLADORA

Este artículo sirve para extraer todo el polvo que se encuentre dentro del CPU al ponerlo de modo “soplar”.

BORRADOR

Principalmente es usado para limpiar los contactos de las tarjetas o memorias

HOJA DE VIDA PARA UN COMPUTADOR

PASO A PASO PARA HACER UN MANTENIMIENTO PREVENTIVO

EVALUACIÓN DEL EQUIPO

Se hace una evaluación previa de las especificaciones del equipo .

COMIENZO A DESENSAMBLAR

Destapa el lado lateral con herramientas necesarias:

primero saca todos los aparatos que sean muy frágiles, cogemos una balletilla y empezamos a limpiar donde halla polvo muy pegado, después cogemos la sopladora y la pasamos por todas las partes PERO tener en cuenta los ventiladores para no dejar que funcionen con el soplador porque puede dañarse muy fácilmente.

LÍQUIDOS PARA REALIZAR MANTENIMIENTO PREVENTIVO

REVISAR LOS CONECTORES INTERNOS DEL PC:

Asegurándonos que estén firmes y no flojos. Revisar además que las tarjetas de expansión y los módulos de memoria estén bien conectados.

LIMPIEZA DEL MONITOR DEL PC:

Se recomienda destapar el monitor del PC solo en caso que se vaya a reparar pues luego de apagado almacena mucha energía que podría ser peligrosa, si no es el caso, solo soplar aire al interior por las rejillas y limpiar la pantalla y el filtro de la pantalla con un paño seco que no deje residuos ni pelusas.

ATENDER AL MOUSE Y AL TECLADO

En la parte inferior del mouse o ratón hay una tapa que puede abrirse, simplemente girándola en el sentido indicado en la misma tapa. Limpiar la bolita que se encuentre dentro con un trapo que no deje pelusas así como los ejes y evitar que haya algún tipo de partículas adheridas a ellos.

Si es un mouse óptico, mantener siempre limpio el pad (o almohadilla donde se usa; esto es válido para cualquier tipo de mouse) y evitar que existan partículas que obstruyan el lente.

Para el teclado voltéelo boca abajo e inyecta aire entre sus teclas para retirar el polvo y cuerpos extraños. No es necesario retirar teclas, se pueden limpiar pasando entre ellas un pañuelo humedecido con jabón líquido.

EL CD-ROM, DVD, CD-WR.

Al contar todos ellos con un dispositivo láser no se recomienda abrirlos si no se está capacitado para hacerlo. Existen unos discos especialmente diseñados para limpiar los lentes de este tipo de unidades.

LA SUPERFICIE EXTERIOR DE LA PC Y SUS PERIFÉRICOS:

Es recomendable para esta tarea una tela humedecida con jabón líquido o una sustancia especial que no contengan disolventes o alcohol por su acción masiva, luego de ello usar nuevamente HERRAMIENTAS PARA EL MANTENIMIENTO PREVENTIVO DE SOTFWARE.

SOTFWARE UTILITARIO

Las Herramientas para el mantenimiento preventivo de software, son programas que se utilizan para complementar la funcionalidad del PC cubriendo las necesidades de los usuarios en todas las áreas de protección de la información, organización y optimización de los equipos de cómputo.

El mantenimiento preventivo de software consiste en la revisión periódica de ciertos aspectos del software, esto permite que el PC se optimice para que tenga un mejor desempeño, integridad de los datos almacenados, optimizar la velocidad, prever averías o desperfectos en su estado inicial y corregirlas, para así prolongar la vida útil de los PC.

LA BIOS , CONTENIDO Y CONFIGURACIÓN

bios11

BIOS es el acrónimo y se encuentra en todos los PC. Su importancia es tal que sin este componente no podrías ni encender el equipo.

¿Qué es físicamente y donde se localiza?

Este elemento forma parte del chip set y por lo tanto se encuentra sobre la placa base. Físicamente la BIOS no es más que un pequeño chip que se activa cuando pulsas el botón de encendido, si quieres saber su ubicación exacta no tienes más que consultar el manual de tu placa.

¿Qué hace?

Tiene varias funciones. La principal es arrancar el PC. Cuando esta enciende, realiza el test de memoria RAM y comprueba que dispositivos, como por ejemplo los disco duros, están conectados.

En este proceso se encarga de configurarlos y ofrecérselos al sistema operativo. Si la BIOS es incapaz de detectar un determinado dispositivo el sistema no podrá usarlo, aquí puedes ver la importancia de este elemento. La BIOS, por tanto, se convierte en la encargada de ofrecer la capa más cercana al hardware.

Hace algunos años, cuando los dispositivos eran más lentos. La BIOS realizaba las operaciones de entrada y salida, de ahí su nombre. Es decir, llevaba los datos desde los dispositivos al procesador. Esto ha cambiado y ahora se utilizan otros sistemas más rápidos como accesos DMA en los cuales el procesador mapea la memoria de las tarjetas saltándose la BIOS y accediendo directamente a los datos.

La información necesaria para llevar a cabo su función se encuentra almacenada en una memoria, que se conoce como CMOS el cual es otro chip que se encuentra sobre la placa. Para que no se pierdan sus datos el sistema usa una pila como fuente de alimentación y cuando esta se consume el equipo pierde su configuración y la hora que tiene que volver a configurarse.

¿Debo actualizarla?

Actualizar el sistema operativo, por ejemplo, es algo que debes de hacer de manera periódica. Sin embargo, la BIOS es un elemento distinto y sólo deberás de hacerlo, a pesar de que cada vez sea un procedimiento más sencillo, cuando sea estrictamente necesario.

HADWARE INTERNO Y EXTERNO

INTERNO:

Fuente de poder:

Es la principal fuente de corriente eléctrica de la computadora. Además, transforma la corriente alterna del toma-corriente común en corriente directa de bajo voltaje que los componentes de la computadora pueden usar. .

Batería:

Batería, batería eléctrica, acumulador eléctrico o simplemente acumulador, se le denomina al dispositivo que almacena energía eléctrica, usando procedimientos electro químicos y que posteriormente la devuelve casi en su totalidad; este ciclo puede repetirse por un determinado número de veces. .

Tarjeta madre:

La placa base, placa madre, tarjeta madre o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. ...

Disco duro:

Un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es un dispositivo no volátil, que conserva la información aún con la pérdida de energía, que emplea un sistema de grabación magnética digital. Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad. ...

Memoria RAM:

La memoria de acceso aleatorio (en inglés: random-access memory cuyo acrónimo es RAM) es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados.

Tarjeta de sonido:

Una tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la entrada y salida de audio bajo el control de un programa informático llamado controlador (en inglés driver). ...

Tarjeta de vídeo:

Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible

Ventilador:

Componente de los ordenadores que produce corrientes de aire para la refrigeración de los dispositivos que lo necesitan.

Procesador:

La unidad central de procesamiento o CPU (por el acrónimo en inglés de central processing unit), o simplemente el procesador o microprocesador, es el componente del computador y otros dispositivos programables, que interpreta las instrucciones contenidas en los programas y procesa los datos. ...

Moden:

Dispositivo que permite la comunicación entre dos ordenadores usando una línea telefónica. Al ser el ordenador un sistema digital y las líneas telefónicas convencionales analógicas, en primer lugar el módem del ordenador que envía la información ha de convertir en analógicas las señales ...

Puertos:

son conectores integrados en tarjetas de expansión o en la tarjeta principal "Motherboard" de la computadora; diseñados con formas y características electrónicas especiales, utilizados para interconectar una gran gama de dispositivos externos con la computadora, es decir, los periféricos. Usualmente el conector hembra estará montado en la computadora y el conector macho estará integrado en los dispositivos o cables. Varía la velocidad de transmisión de datos y la forma física del puerto acorde al estándar y al momento tecnológico.

CD O DVD:

El CD-ROM es el segundo elemento más codiciado por los usuarios de ordenadores personales. El gran sueño de tener muchísima información almacenada en muy poco espacio se hace realidad con las enciclopedias multimedia en disco CD-ROM que además de incluir información textual y gráfica como las enciclopedias tradicionales, incorporan sonido, vídeo y un potente sistema de búsqueda, que es realmente lo más útil para un usuario de enciclopedias.

Con las unidades de CD-ROM pasa algo parecido a lo que ocurre con las tarjetas de sonido. Es más difícil perderse debido a que son menos las características que hay que tener en cuenta

Externos:

Mouse:

El ratón o mouse (del inglés, pronunciado [maʊs]) es un dispositivo apuntador usado para facilitar el manejo de un entorno gráfico en un computador. Generalmente está fabricado en plástico y se utiliza con una de las manos.

Teclado:

En informática un teclado es un periférico de entrada o dispositivo, en parte inspirado en el teclado de las máquina de escribir, que utiliza una disposición de botones o teclas, para que actúen como palancas mecánicas o interruptores electrónicos que envían información a la computadora.

Gabinete:

En informática, las carcasas, torres, gabinetes, cajas o chasis de computadora u ordenador, son el armazón del equipo que contiene los componentes del ordenador, normalmente construidos de acero, plástico o aluminio. También podemos encontrarlas de otros materiales como madera o polimetilmetacrilato para cajas de diseño. A menudo de metal electrogalvanizado. Su función es la de proteger los componentes del computador.

Monitor:

El monitor de computadora o pantalla de ordenador, aunque también es común llamarlo «pantalla», es un dispositivo de salida que, mediante una interfaz, muestra los resultados del procesamiento de un ordenador

Webcam:

Término con el que se conocen las pequeñas cámaras de vídeo que, acopladas al ordenador, nos permiten realizar en tiempo real, desde una vídeo conferencia, pasando por las vistas de numerosas ciudades del mundo, hasta observar los hechos más insólitos como el interior de una nevera..etc

Impresora:

Una impresora es un periférico de ordenador que permite producir una copia permanente de textos o gráficos de documentos almacenados en formato electrónico, imprimiéndoles en medios físicos, normalmente en papel o transparencias, utilizando cartuchos de tinta o tecnología láser.

Scanner:

Dispositivo capaz de leer imágenes estáticas y enviarlas al ordenador. Desde el ordenador habrá la posibilidad de imprimir estas imágenes, modificarlas, etc.

Micrófono:

Los micrófonos son los transductores encargados de transformar energía acústica en energía eléctrica, permitiendo, por lo tanto el registro, almacenamiento, transmisión y procesamiento electrónico de las señales de audio. Son dispositivos duales de los alto parlantes, constituyendo ambos transductores los elementos mas significativos en cuanto a las características sonoras que sobre imponen a las señales de audio.

Existen los llamados micrófonos de diadema que son aquellos, que, como su nombre lo indica, se adhieren a la cabeza como una diadema cualquiera, lo que permite al usuario mayor comodidad ya no necesita sostenerlo con las manos, lo que le permite realizar otras actividades.

Bocinas:

Cada vez las usa más la computadora para el manejo de sonidos, para la cual se utiliza como salida algún tipo de bocinas. Algunas bocinas son de mesas, similares a la de cualquier aparato de sonidos y otras son portátiles (audífonos). Existen modelos muy variados, de acuerdo a su diseño y la capacidad en watts que poseen.

Memoria Flash:

La memoria flash es una tecnología de almacenamiento —derivada de la memoria EEPROM que permite la lecto-escritura de múltiples posiciones de memoria en la misma operación. Gracias a ello, la tecnología flash, siempre mediante impulsos eléctricos, permite velocidades de funcionamiento muy superiores frente a la tecnología EEPROM primigenia, que sólo permitía actuar sobre una única celda de memoria en cada operación de programación. Se trata de la tecnología empleada en los dispositivos pendrive.

USB:

Una memoria USB (de Universal Serial Bus), es un dispositivo de almacenamiento que utiliza una memoria flash para guardar información. Se lo conoce también con el nombre de unidad flash USB, lápiz de memoria, lápiz USB, minidisco duro, unidad de memoria, llave de memoria, entre otros. Los primeros modelos requerían de una batería, pero los actuales ya no. Estas memorias son resistentes a los rasguños (externos), al polvo, y algunos hasta al agua, factores que afectaban a las formas previas de almacenamiento portátil, como los disquetes, discos compactos y los DVD. a cada parte le tienes que pegar una imagen ! este es el trabajo

COMO ARMAR UN PC : ENSAMBLAJE PASO A PASO

Sin lugar a dudas, el armado de una computadora puede llegar a ser una de las experiencias más emocionantes. Si bien se trata de un proceso complicado, no es necesario ser un experto para llevarlo a cabo, claro que debemos llevarlo adelante con el mayor de los cuidados. Aquí te contamos todos los pasos a seguir para lograrlo.

Paso 1: La fuente de alimentación

En principio, si hemos adquirido un gabinete que no incluía fuente de alimentación, lo primero será montar la fuente al chasis del gabinete, para lo cual se la ubica de manera que el ventilador disipador de la misma quede orientado hacia la parte posterior de la carcasa, y que los cables de alimentación queden hacia el interior. Una vez colocada, debe ser sujetada con los tornillos.

Paso 2: Montar el procesador

Si bien podemos instalar el procesador de la computadora una vez que la motherboard se encuentre sujetada al chasis del gabinete, lo más recomendable es en principio fijar el procesador en la motherboard de antemano.

Lo primero que haremos es identificar el zócalo en el que se ubicará el procesador el cual es fácilmente detectable, ya que por lo general es grande y posee varios agujeros circulares, además de tener la indicación de las siglas ZIF. La ubicación correcta del procesador estará definida de acuerdo con la alineación de la ranura. El CPU posee una marca o una de sus esquinas recortada que es lo que nos permitirá colocarlo de manera correcta, ya que obviamente esta marca debe coincidir exactamente con la que tiene el zócalo.

Colocamos con cuidado el procesador sobre el zócalo, y sin ejercer mucha presión insertamos los pines del procesador en las ranuras del zócalo. Para ello no debemos hacer fuerza, sólo dejar que el CPU se integre al zócalo. En el caso de que esto no suceda, posiblemente se deba a que el procesador posee alguno de sus pines doblados, el cual podremos enderezar con mucho cuidado con la ayuda de un destornillador plano.

Luego bajamos la sujeción del zócalo, a fin de que el procesador quede bien fijado a la motherboard.

Una vez realizada la tarea, y sólo en el caso de que el procesador no incluya disipador de fábrica, deberemos montar uno sobre el CPU, utilizando los anclajes que incluye el zócalo. Es probable que antes de colocar el disipador nos veamos en la necesidad de distribuir pasta térmica con los dedos, de forma cuidadosa hasta formar una película muy fina sobre el procesador, siempre evitando que se acumule demasiada pasta, y luego recién podremos colocar el disipador.

De todas formas siempre es recomendable adquirir un procesador que incluya un disipador de fábrica, a fin de evitar errores de principiantes.

Paso 3: La motherboard a la caja

Lo siguiente será montar la motherboard al chasis del gabinete, para lo cual sólo debemos alinear la motherboard de forma correcta a la bandeja que incluye el chasis para ello, y luego fijarla con los tornillos que vienen de fábrica con la carcasa.

Debemos asegurarnos que los distintos conectores para bahías queden debidamente ubicados, con el fin de posteriormente poder montar las placas que creamos necesarias para nuestra computadora.

Paso 4: Montar memoria RAM

Los módulos de memoria RAM pueden montarse antes o después de colocar la motherboard en el chasis del gabinete. Eso depende de la decisión de cada uno.

Una vez que identificamos los bancos para la memoria RAM, debemos colocar cuidadosamente cada módulo sobre ellos y empujar el mismo lentamente y sin ejercer fuerza hasta que escuchemos un clic.

Ese sonido nos permitirá saber que la memoria RAM se ha instalado de forma correcta.

Paso 5: Conexión de cables

Antes de continuar introduciendo componentes, es recomendable conectar algunos cables a la motherboard. En principio debemos conectar la motherboard a la fuente de alimentación.

También es conveniente conectar los cables del panel frontal del gabinete, tanto el de Power y Reset como los leds, los puertos USB donde conectaremos los periféricos y demás. Para hacerlo lo mejor es recurrir al manual de la motherboard, donde se indica claramente cómo deben ser conectados de acuerdo al modelo.

Paso 6: Placas y más placas

Si hemos decidido incluir en la PC alguna placa extra, como puede ser una placa de vídeo, una de Wi-Fi o una de Internet, este es el momento preciso para montarla.

Para ello debemos identificar el zócalo PCI-E PCI o AGP en el que debe ir montada la placa. Se la coloca de forma que los pines coincidan con el conector y presionamos sin fuerza hasta escuchar el clic que nos indica que ha sido fijada.

Paso 7: Montar dispositivos

Lo siguiente será conectar los dispositivos internos de la computadora, y en primer lugar lo haremos con el disco rígido. Este debe ser colocado en el soporte que posee el chasis del gabinete para ello, y una vez bien sujeto con los tornillos adecuados, iniciaremos el conexionado.

Cabe destacar que todos los dispositivos de almacenamiento llevan dos conexiones, una hacia la motherboard y la otra hacia la fuente de alimentación.

Debemos entonces conectar el cable de energía desde la fuente de alimentación hacia la ranura del disco rígido, y luego conectar el cable SATA del disco a la motherboard. Básicamente, para el caso de la unidad de medios ópticos debemos realizar los mismos pasos.

Paso 8: Orden ante todo

Ya casi hemos concluido con el armado. Pero antes de cerrar el gabinete es recomendable acomodar los cables que hayan quedado sueltos sin ser utilizados, y que los ordenemos dentro del gabinete utilizando precintos o bandas elásticas.

Le echamos un último vistazo y una última revisión para corroborar que todos los cables y conexiones se encuentren correctamente ajustados, y ya podemos poner las tapas del gabinete.

Paso 9: El momento decisivo

Sólo nos resta ahora conectar al CPU los periféricos, es decir el monitor, el teclado y el mouse, como así también el cable para la energía eléctrica. Si todo sale bien, y el equipo enciende, sólo restará configurar los parámetros de la computadora y comenzar a instalar el sistema operativo que hayamos elegido.

HISTORIA DEL COMPUTADOR

En 1670 el filósofo y matemático alemán Gottfried Wilhelm Leibniz perfeccionó la máquina de calcular de Pascal e inventó una que también podía multiplicar.

El inventor francés Joseph Marie Jacquard, al diseñar un telar automático, utilizó delgadas placas de madera perforadas para controlar el tejido utilizado en los diseños complejos. Durante la década de 1880 el estadístico estadounidense Herman Hollerith concibió la idea de utilizar tarjetas perforadas, similares a las placas de Jacquard, para procesar datos. Hollerith consiguió compilar la información estadística destinada al censo de población de 1890 de Estados Unidos mediante la utilización de un sistema que hacía pasar tarjetas perforadas sobre contactos eléctricos.

También en el siglo XIX el matemático e inventor británico Charles Babbage elaboró los principios de la computadora digital moderna. Inventó una serie de máquinas, como la máquina diferencial, diseñadas para solucionar problemas matemáticos complejos. Muchos historiadores consideran a Babbage y a su socia, la matemática británica Augusta Ada Byron (1815-1852), hija del poeta inglés Lord Byron, como a los verdaderos inventores de la computadora digital moderna. La tecnología de aquella época no era capaz de trasladar a la práctica sus acertados conceptos; pero una de sus invenciones, la máquina analítica, ya tenía muchas de las características de un ordenador moderno. Incluía una corriente, o flujo de entrada en forma de paquete de tarjetas perforadas, una memoria para guardar los datos, un procesador para las operaciones matemáticas y una impresora para hacer permanente el registro.

Los ordenadores analógicos comenzaron a construirse a principios del siglo XX. Los primeros modelos realizaban los cálculos mediante ejes y engranajes giratorios. Con estas máquinas se evaluaban las aproximaciones numéricas de ecuaciones demasiado difíciles como para poder ser resueltas mediante otros métodos. Durante las dos guerras mundiales se utilizaron sistemas informáticos analógicos, primero mecánicos y más tarde eléctricos, para predecir la trayectoria de los torpedos en los submarinos y para el manejo a distancia de las bombas en la aviación.

Durante la II Guerra Mundial (1939-1945), un equipo de científicos y matemáticos que trabajaban en Bletchley Park, al norte de Londres, crearon lo que se consideró el primer ordenador digital totalmente electrónico: el Colossus. Hacia diciembre de 1943 el Colossus, que incorporaba 1.500 válvulas o tubos de vacío, era ya operativo. Fue utilizado por el equipo dirigido por Alan Turing para descodificar los mensajes de radio cifrados de los alemanes. En 1939 y con independencia de este proyecto, John Atanasoff y Clifford Berry ya habían construido un prototipo de máquina electrónica en el Iowa State College (EEUU). Este prototipo y las investigaciones posteriores se realizaron en el anonimato, y más tarde quedaron eclipsadas por el desarrollo del Calculador e integrador numérico electrónico (en inglés ENIAC, Electronic Numerical Integrator and Computer) en 1946. El ENIAC, que según se demostró se basaba en gran medida en el ordenador Atanasoff-Berry (en inglés ABC, Atanasoff-Berry Computer), obtuvo una patente que caducó en 1973, varias décadas más tarde.

El ENIAC contenía 18.000 válvulas de vacío y tenía una velocidad de varios cientos de multiplicaciones por minuto, pero su programa estaba conectado al procesador y debía ser modificado manualmente. Se construyó un sucesor del ENIAC con un almacenamiento de programa que estaba basado en los conceptos del matemático húngaro-estadounidense John von Neumann. Las instrucciones se almacenaban dentro de una llamada memoria, lo que liberaba al ordenador de las limitaciones de velocidad del lector de cinta de papel durante la ejecución y permitía resolver problemas sin necesidad de volver a conectarse al ordenador.

A finales de la década de 1950 el uso del transistor en los ordenadores marcó el advenimiento de elementos lógicos más pequeños, rápidos y versátiles de lo que permitían las máquinas con válvulas. Como los transistores utilizan mucha menos energía y tienen una vida útil más prolongada, a su desarrollo se debió el nacimiento de máquinas más perfeccionadas, que fueron llamadas ordenadores o computadoras de segunda generación. Los componentes se hicieron más pequeños, así como los espacios entre ellos, por lo que la fabricación del sistema resultaba más barata.

A finales de la década de 1960 apareció el circuito integrado (CI), que posibilitó la fabricación de varios transistores en un único sustrato de silicio en el que los cables de interconexión iban soldados. El circuito integrado permitió una posterior reducción del precio, el tamaño y los porcentajes de error. El microprocesador se convirtió en una realidad a mediados de la década de 1970, con la introducción del circuito de integración a gran escala(LSI, acrónimo de Large Scale Integrated) y, más tarde, con el circuito de integración a mayor escala (VLSI, acrónimo de Very Large Scale Integrated), con varios miles de transistores interconectados soldados sobre un único sustrato de silicio.

PUERTOS Y CONECTORES DE UN PC

PUERTOS:

El puerto se define como el lugar donde los datos entran o salen o ambas cosas. Se denominan “puertos de entrada/salida" (o abreviado puertos E/S) y son interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con clavijas que sobresalen o tipo hembra la cual tiene una serie de agujeros para alojar los conectores machos.

PUERTO PARALELO

El puerto paralelo integrado usa un conector tipo D subminiatura de 25 patas en el panel posterior del sistema. Este puerto de E/S envía datos en formato paralelo (ocho bits de datos, formando un byte, se envían simultáneamente sobre ocho líneas individuales en un solo cable). El puerto paralelo se utiliza principalmente para impresoras. La mayoría de los software usan el término LPT (por impresor en línea) más un número para designar un puerto paralelo.

PUERTO SERIE

Los dos puertos serie integrados usan conectores tipo D subminiatura de 9 patas en el panel posterior. Estos puertos son compatibles con dispositivos que requieren transmisión de datos en serie (la transmisión de la información de un bit en una línea). La mayoría del software utiliza el término COM (derivado de comunicaciones) seguido de un número para designar un puerto serie (por ejemplo, COM1 o COM2).

PUERTO USB

Es una arquitectura de bus desarrollada por las industrias de computadoras y telecomunicaciones, que permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador. Características: Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema. El USB trabaja como interfaz para la transmisión de datos y distribución de energía que ha sido introducido en el mercado de PC y periféricos para mejorar las lentas interfaces serie y paralelo. Los periféricos para puertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC. Los puertos USB son capaces de transmitir datos a 12 Mbps Tipo A macho Tipo B.

PUERTO DIN

Un Conector DIN es un conector que fue originariamente estandarizado por el Deutsches Institut für Normung (DIN), la organización de estandarización alemana. Inicialmente muy utilizado.

PUERTO RJ-45:

La RJ-45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e y 6). RJ es un acrónimo inglés de Registered Jack. Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.

PUERTO VGA

El puerto VGA es el puerto estandarizado para conexión del monitor a la PC, es un puerto hembra con 15 orificios de conexión en tres hileras de cinco.

DIGITAL VISUAL INTERFACE

Conector de vídeo diseñado para maximizar la calidad visual de los monitores digitales (monitores de ordenadores y proyectores digitales LCD). Tiene un conector macho y otro hembra. El del PC es hembra Utilizado para conectar monitores digitales DVI.

CONECTORES:

CONECTOR DE CORRIENTE

Los conectores de corriente o de potencia son utilizados para permitir la alimentación de corriente eléctrica al dispositivo al cual está conectado, muy usado para la CPU, monitor del tipo CRT y algunos tipos de scanners.

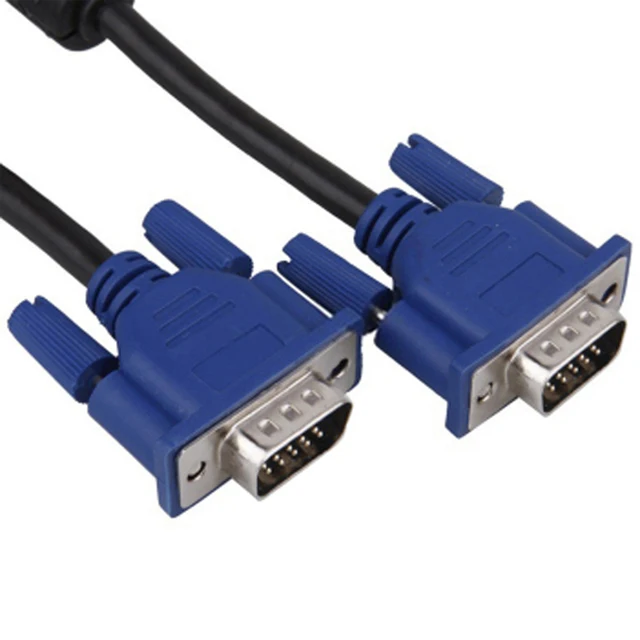

CONECTOR VGA

Es un conector macho que se inserta en el puerto VGA de la CPU

CONECTOR SERIAL O COM

Son adaptadores que se utilizan para enviar y recibir información de BIT en BIT fuera del computador a través de un único cable y de un determinado software de comunicación. Estos puertos se utilizan para conectar el Mouse y el MODEM. Normalmente el Mouse se conecta a un puerto COM de 9 pines (comúnmente COM1) y el MODEM se conecta a un puerto de 25 pines (comúnmente COM2)
